Electrofusion Branch Saddle EFBS11040020

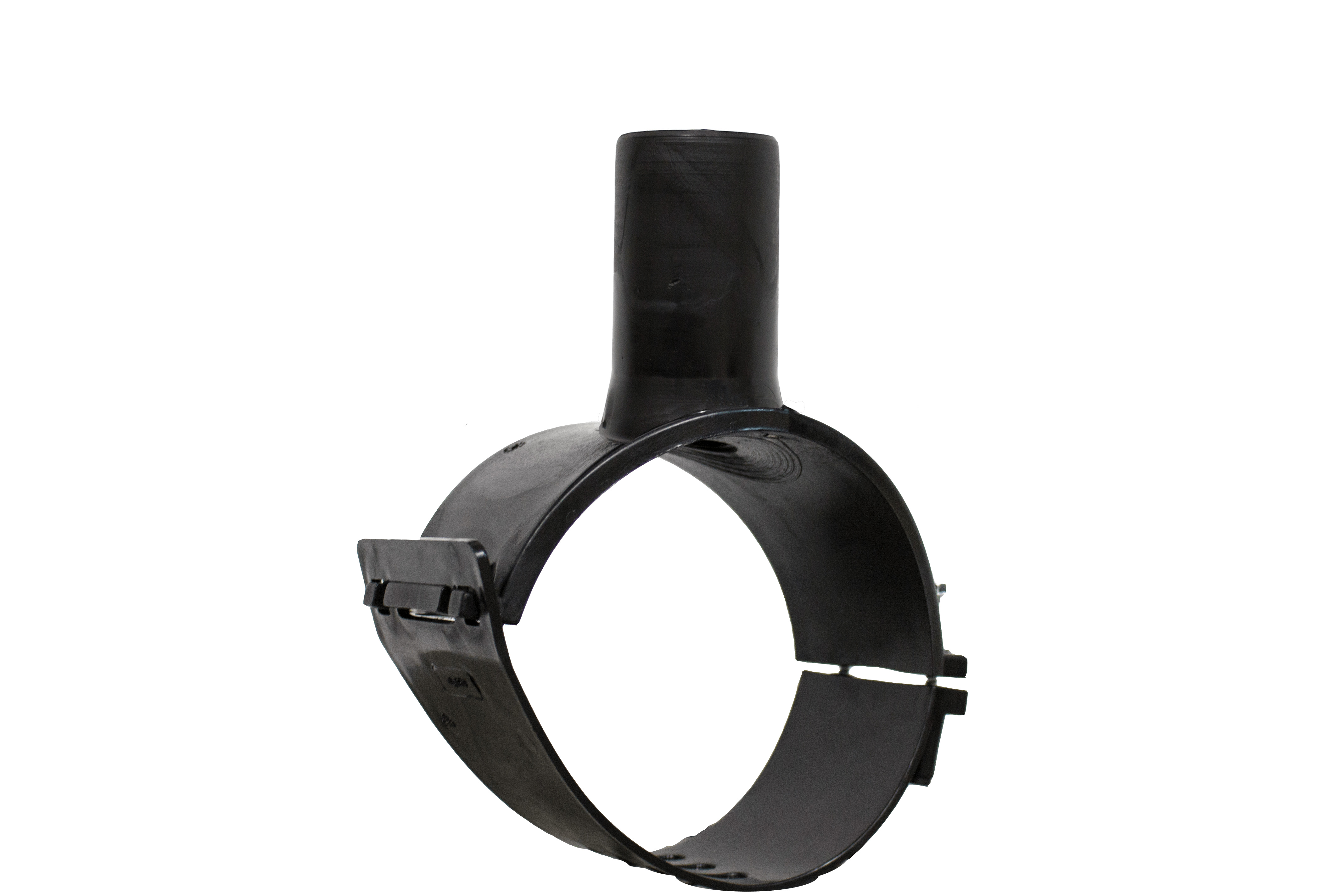

electrofusion_branch_saddle_-_clip_355635706
All pictures shown are for illustration purpose only. Actual product may vary due to product enhancement.

Size
Pressure Rating

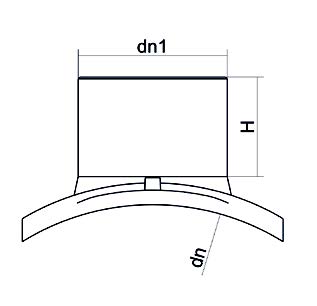

SDR11 Dimensions

dn (mm) dn1 (mm) SDR11 Code H (mm) Weight (kg)
40 20 EFBS11040020 60 0.16
40 25 EFBS11040025 60 0.16
40 32 EFBS11040032 60 0.16
40 40 EFBS11040040 - -
50 20 EFBS11050020 60 0.16
50 25 EFBS11050025 60 0.16
50 32 EFBS11050032 60 0.16
50 40 EFBS11050040 60 0.17
63 20 EFBS11063020 60 0.19
63 25 EFBS11063025 60 0.19
63 32 EFBS11063032 60 0.19
63 40 EFBS11063040 60 0.2
63 50 EFBS11063050 75 0.3
63 63 EFBS11063063 75 0.4
75 20 EFBS11075020 60 0.22
75 25 EFBS11075025 60 0.22
75 32 EFBS11075032 60 0.22
75 40 EFBS11075040 60 0.23
75 50 EFBS11075050 65 0.49
75 63 EFBS11075063 65 0.53
90 20 EFBS11090020 60 0.22
90 25 EFBS11090025 60 0.22
90 32 EFBS11090032 60 0.22
90 40 EFBS11090040 60 0.23
90 50 EFBS11090050 65 0.49
90 63 EFBS11090063 75 0.29
90 90 EFBS11090090 100 1.07
110 20 EFBS11110020 60 0.25
110 25 EFBS11110025 60 0.25
110 32 EFBS11110032 60 0.25
110 40 EFBS11110040 60 0.26
110 50 EFBS11110050 65 0.49
110 63 EFBS11110063 90 0.4
110 75 EFBS11110075 90 0.94
110 90 EFBS11110090 90 0.43
125 20 EFBS11125020 60 0.25
125 25 EFBS11125025 60 0.25
125 32 EFBS11125032 60 0.25
125 40 EFBS11125040 60 0.26
125 50 EFBS11125050 65 0.49
125 63 EFBS11125063 90 0.43
125 75 EFBS11125075 90 0.93
125 90 EFBS11125090 90 0.5
140 20 EFBS11140020 60 0.26
140 25 EFBS11140025 60 0.26
140 32 EFBS11140032 60 0.26
140 40 EFBS11140040 60 0.27
140 50 EFBS11140050 65 0.49
140 63 EFBS11140063 65 0.53
140 75 EFBS11140075 90 0.96
140 90 EFBS11140090 90 0.94
160 20 EFBS11160020 60 0.34
160 25 EFBS11160025 60 0.34
160 32 EFBS11160032 60 0.34
160 40 EFBS11160040 65 0.36
160 50 EFBS11160050 65 0.5
160 63 EFBS11160063 90 0.62
160 75 EFBS11160075 90 0.95
160 90 EFBS11160090 90 0.7
180/200 90 EFBS11180/200090* 90 1.06
180 20 EFBS11180020 60 0.34
180 25 EFBS11180025 60 0.34
180 32 EFBS11180032 60 0.34
180 40 EFBS11180040 65 0.36
180 50 EFBS11180050 65 0.5
180 63 EFBS11180063 90 0.7
180 75 EFBS11180075 90 0.95
200 20 EFBS11200020 60 0.34
200 25 EFBS11200025 60 0.35
200 32 EFBS11200032 60 0.36
200 40 EFBS11200040 65 0.37
200 50 EFBS11200050 65 0.5
200 63 EFBS11200063 90 0.72
200 75 EFBS11200075 90 0.96
225/280 63 EFBS11225/280063* 90 1.06
225/280 75 EFBS11225/280075* 90 1.06
225/280 90 EFBS11225/280090* 90 1.06
225 20 EFBS11225020 65 0.49
225 25 EFBS11225025 65 0.49
225 32 EFBS11225032 65 0.45
225 40 EFBS11225040 65 0.49
225 50 EFBS11225050 75 0.46
250 20 EFBS11250020 65 0.47
250 25 EFBS11250025 65 0.5
250 32 EFBS11250032 65 0.49
250 40 EFBS11250040 65 0.49
250 50 EFBS11250050 65 0.51
280 20 EFBS11280020 65 0.49
280 25 EFBS11280025 65 0.51
280 32 EFBS11280032 65 0.5
280 40 EFBS11280040 65 0.53
280 50 EFBS11280050 65 0.52
315/450 63 EFBS11315/450063* 90 1.08
315/450 75 EFBS11315/450075* 90 1.08
315/450 90 EFBS11315/450090* 90 1.08
315 20 EFBS11315020 65 -
315 25 EFBS11315025 65 0.48
315 32 EFBS11315032 65 0.49
315 40 EFBS11315040 65 0.51
315 50 EFBS11315050 65 0.53
500/900 63 EFBS11500/900063* 90 1.74
500/900 75 EFBS11500/900075* 90 1.74
500/900 90 EFBS11500/900090* 90 1.74

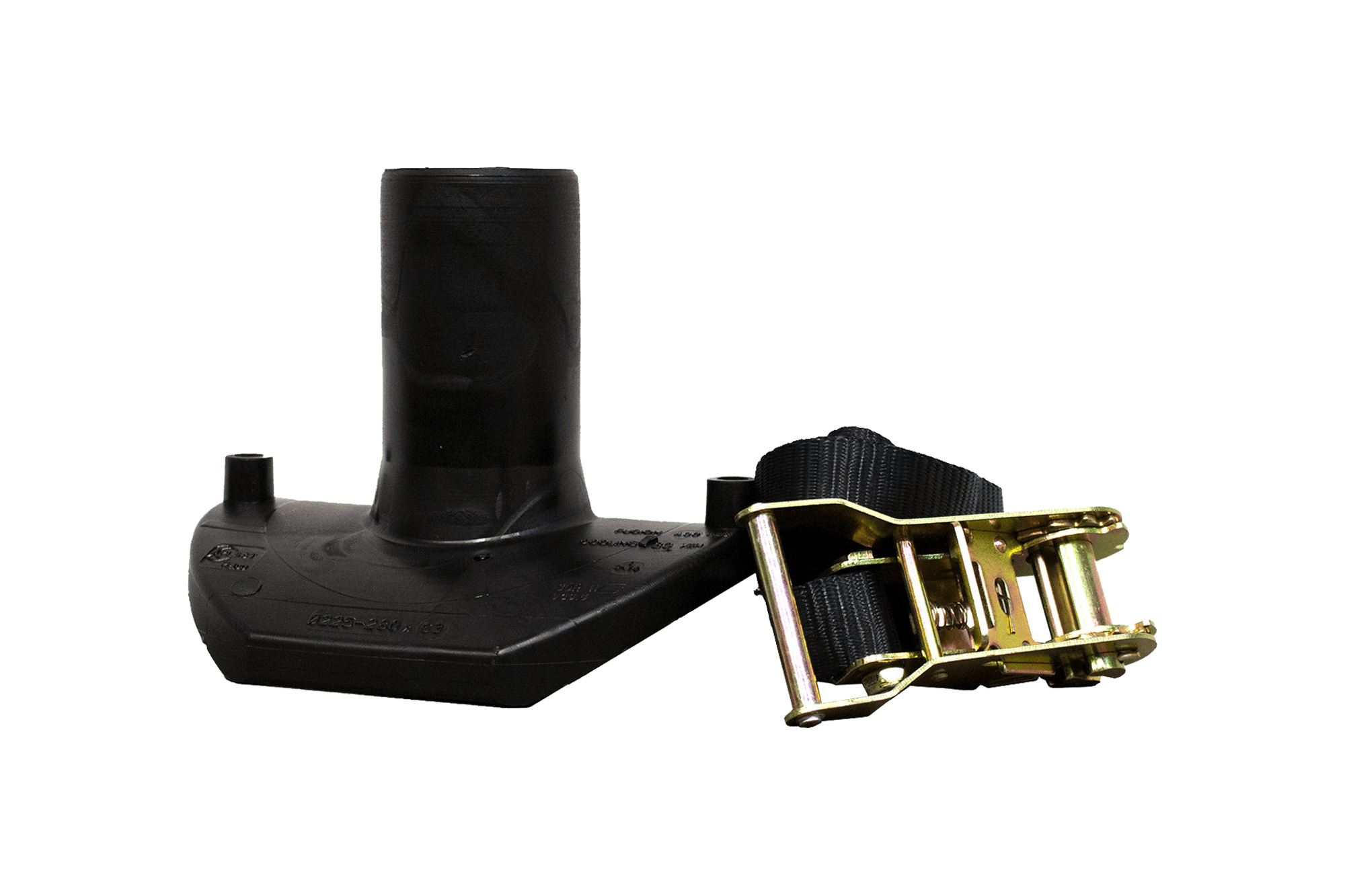

* Indicates installation with belts and ratchets, as shown in picture once size is selected.

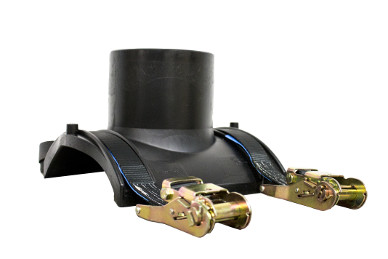

SDR11 High Volume Dimensions

dn (mm) dn1 (mm) SDR11 Code H (mm) Weight (kg)
125 110 EFBS11125110 90 1.38
160 110 EFBS11160110 90 0.8
160 125 EFBS11160125 110 1.67
180 110 EFBS11180110 110 2.11
180 125 EFBS11180125 98 1.63
200/225 110 EFBS11200/225110 110 1
200/225 125 EFBS11200/225125 110 1
250/280 110 EFBS11250/280110 110 1
250/280 125 EFBS11250/280125 110 1
315/400 110 EFBS11315/400110 110 2
315/400 125 EFBS11315/400125 110 2.1
315/400 160 EFBS11315/400160 110 2.5
315 200 EFBS11315200^ 150 3.9
315 225 EFBS11315225^ 150 4.8
355 200 EFBS11355200^ 150 4.2
355 225 EFBS11355225^ 150 4.9
400 200 EFBS11400200^ 150 5.4
400 225 EFBS11400225^ 150 6
450/500 110 EFBS11450/500110 110 2
450/500 125 EFBS11450/500125 110 2.1
450/500 160 EFBS11450/500160 110 2.5
450 200 EFBS11450200^ 150 4.5
450 225 EFBS11450225^ 150 5.7
450 250 EFBS11450250^ 150 6.8
500 200 EFBS11500200^ 150 5
500 225 EFBS11500225^ 150 5.6
500 250 EFBS11500250^ 150 6.7
560/630 110 EFBS11560/630110 110 2
560/630 125 EFBS11560/630125 110 2.1
560/630 160 EFBS11560/630160 110 2.5
560 200 EFBS11560200^ 150 4.9
560 225 EFBS11560225^ 160 5.5
560 250 EFBS11560250^ 150 6.4
560 315 EFBS11560315^ 200 12.5
630 200 EFBS11630200^ 150 4.9
630 225 EFBS11630225^ 150 5.5
630 250 EFBS11630250^ 150 6.5
630 315 EFBS11630315^ 200 12.5
710/800 110 EFBS11710/800110 110 2
710/800 125 EFBS11710/800125 110 2.1
710/800 160 EFBS11710/800160 110 2.5
710 200 EFBS11710200^ 150 4.8
710 225 EFBS11710225^ 150 5.3
710 250 EFBS11710250^ 150 6.5
710 315 EFBS11710315^ 200 12.5
800 200 EFBS11800200^ 150 4.6
800 225 EFBS11800225^ 150 5.3
800 250 EFBS11800250^ 150 6.5
800 315 EFBS11800315^ 200 12.5
900/1000 110 EFBS11900/1000110 110 2
900/1000 125 EFBS11900/1000125 110 2.1
900/1000 160 EFBS11900/1000160 110 -
900 200 EFBS11900200^ 150 4.5
900 225 EFBS11900225^ 150 5.3
900 250 EFBS11900250^ 150 6.5
900 315 EFBS11900315^ 200 12.5
1000 200 EFBS111000200^ 150 4.4
1000 225 EFBS111000225^ 150 5.3
1000 250 EFBS111000250^ 150 6.5
1000 315 EFBS111000315^ 200 12.5
1200 200 EFBS111200200^ 150 5.1
1200 225 EFBS111200225^ 150 5.5
1200 250 EFBS111200250^ 150 6.5
1200 315 EFBS111200315^ 200 12.5

^ Indicates that a Top Loading Clamp is needed to install this product.

A dash denotes dimension confirmation at time of purchase.
